Bir toxunma ekranının nə olduğunu bilmirsiniz? Bunu oxuduqdan sonra biləcəksiniz

Sürətli texnoloji irəliləyiş dövründə,Toxunma ekranlarıSmartfonlarda, planşetlərdə, avtomobil nümayişlərində və sənaye avadanlıqlarında geniş istifadə olunan müxtəlif elektron cihazların əsas komponentinə çevrilmişdir.

Toxunma ekranının ortaya çıxması

TouchScreens həqiqətən təsəvvür edə biləcəyimizdən daha uzun idi.

Toxunma texnologiyası konsepsiyası ilk dəfə 1940-cı illərdə təklif edildi və ilk həqiqi toxunma, 1965-ci ildə Birləşmiş Krallıqdakı Royal Radar şirkətində bir mühəndis Eric Arthur Johnson tərəfindən yaradıldı. Johnson əvvəlcə elektron məktublarda yayımlanan bir məqalədə, indi kapasitiv toxunma ekranı adlandırdığımız ixtirasını təsvir etdi.

Funksiya

Əməliyyat rahatlığı üçün toxunma ekranları siçan və klaviaturanı əvəz etdi. TouchScreens, məlumatı göstərə, proqramlaşdırıla bilən məntiq nəzarətçiləri (PLCS) ilə ünsiyyət qura bilən və yaddaş və proqramlaşdırıla bilən imkanlar olan ağıllı cihazlardır. Onlar PLC əməliyyat statusu, istehsal xətti sürətini və sair göstərə bilərlər.

Prinsip

Sadəcə qoyun, müqavimət göstərintoxunma ekranıEkranın keçiriciliyini idarə etmək üçün təzyiq hissini istifadə edin. Onun quruluşu mahiyyətcə şüşənin üstündəki bir filmdir. Film və şüşənin bitişik səthləri ITO (Indium Tin Oksidləri), Nano-Indium Tin Oksid (ITO) örtükləri ilə örtülmüşdür. İTO əla keçiriciliyi və şəffaflığı var. Bir barmaq ekrana toxunduqda, aşağı filmdəki iTo təbəqəsi, yuxarı şüşədəki iTo təbəqəsi ilə əlaqələndirir. Sonrakı, sensor bir dönüşüm dövrə vasitəsilə prosessora göndərilən müvafiq bir siqnal ötürür. Daha sonra bu siqnal ekrandakı X və Y dəyərlərinə çevrilir, klikləri doldurub ekranda göstərin.

İşləmək üçün əvvəlcə barmaq və ya digər obyektinizlə ekranın ön hissəsinə quraşdırılmış toxunuş ekranına toxunmalısınız. Sistem, sonra barmaqınızın toxunduğu simge və ya menyu yerə görə məlumatı tapır və seçir.

Touch ekranlarının əsas növləri

Əməliyyat prinsipi və məlumat ötürmək üçün istifadə olunan mühit əsasında, toxunma ekranları kimi təsnif edilir: rezistiv, infraqırmızı,

 səthi akustik dalğa və kapasitiv.

Rezistiv touch ekranları: Ekran, ekran səthinə uyğun bir çox kompozit bir filmdən ibarətdir. Bir şüşə və ya pleksiglass bazası və səthdə şəffaf keçirici bir təbəqə var. Üst təbəqə bərkimiş, hamar, cızılmayan bir plastik təbəqə ilə örtülmüşdür. Daxili səth də şəffaf keçirici bir təbəqə ilə örtülmüşdür. Çox sayda kiçik (bir düymün mindən azından az) şəffaf spacers izolyasiya üçün iki keçirici təbəqəni ayırır. Rezity touch ekranlarının açarı maddi texnologiyada yerləşir.

Rezistiv sensor ekran növləri və tətbiqləri

Müqavimətli toxunma ekranları tamamilə təcrid olunmuş bir mühitdə işləyir, toz və nəmə immuniteti. Onları hər hansı bir obyektlə toxunmaq olar və yazmaq və rəsm üçün istifadə edilə bilər. Məhdud işçilərlə sənaye nəzarəti və ofis istifadəsi üçün xüsusilə uyğundur.

Növlər:

Rezistiv touch ekranları sancaqların sayından asılı olaraq dörd, beş və ya altı, və ya altı telli çox xəttli davamlı touch ekranları kimi təsnif edilir.

Səthi akustik dalğa toxunma ekranları:

Bir səth akustik dalğa toxunma ekranının toxunma paneli, bir CRT, LED, LCD və ya digər ekran ekranının önünə quraşdırılmış düz, sferik və ya silindrik şüşə boşqab ola bilər. Bu şüşə boşqab sadəcə temperli şüşədir; Digər sensor ekran texnologiyalarından fərqli olaraq, hər hansı bir film və ya üst-üstə düşmə yoxdur. Şüşə ekranı, yuxarı sol və alt sağ künclərdə şaquli və üfüqi ultrasonik, yuxarı sol və alt sağ künclərdə ötürücü, yuxarı sağ küncdə yerləşən iki ultrasonik qəbul edənlər.

Şüşə ekranın dörd kənarı, sıxlığı artıraraq 45 dərəcə bucaqdakı dəqiq aralı olmayan zolaqlar ilə həkk olunur.

Necə işlədiyi: ötürücü transduker, touchScreen kabeli vasitəsilə nəzarətçi tərəfindən göndərilən elektrik siqnalını çevirir, sonra sol səthə ötürülən akustik enerjiyə çevrilir. Şüşənin altındakı dəqiq əks zolaqlar, onu əks etdirən akustik enerjini yuxarıya əks etdirir. Akustik enerji, daha sonra, X-Axis-də qəbul edilən ötürücülərə yayılan əksər zolaqlar tərəfindən pilləli bir xətt çəkdiyi ekran səthinə yönəldilir. Qəbul edən transduslar geri qaytarılmış səth akustik dalğa enerjisini elektrik siqnalına çevirir.

Üstünlüklər:

1. Səthi akustik dalğa toxunma ekranınları titrəməyə davamlıdır, onları ictimai məkanlara uyğunlaşdırır.

2. Səthi akustik dalğa texnologiyası ikinci bir xarakterikdir: sürətli cavab sürəti, bütün toxunma ekranının ən sürətli və hamar bir hiss. 3. Səth akustik dalğanın (mişar) texnologiyasının üçüncü xüsusiyyəti onun sabit performansıdır. Mişar texnologiyası prinsipi sabit olduğundan, taxma touch ekranındakı nəzarətçi, zaman oxunma anının mövqeyini ölçərək toxunma vəziyyətini hesablayır. Buna görə, touchScreens-in son dərəcə sabit olduğunu gördüm və çox yüksək dəqiqlik təklif edir.

4. Saxlanılan toxunma sənədlərinin dördüncü xüsusiyyəti, nəzarətçi kartının toz və su damlaları, barmağını və toxunuşun miqdarı arasında ayırd edə bilməsidir.

5. Mişar sıçrayışlarının beşinci xüsusiyyəti, təzyiq oxuna cavab olaraq da tanınan üçüncü oxlu Z-Axis cavabıdır. Bunun səbəbi, istifadəçinin ekrana toxunduğu güc, daha geniş və aldanan siqnal dalğa formasında aqreasiya notch.

Dezavantajlar: Mişar sıçrayışlarının bir dezavantajı, toxunma ekranındakı toz və su damlaları mişar dalğaların ötürülməsini maneə törədir. Ağıllı bir nəzarətçi kartı aşkar edə bilsə də, müəyyən bir səviyyəyə toz yığılması siqnalını əhəmiyyətli dərəcədə əhəmiyyətli dərəcədə azaldır, mişar toxunuşunun ləng və ya hətta işləməməsi səbəb olur. Buna görə, TouchScreens'in tozlara davamlı modellər təklif etdiyini gördüm. Digər tərəfdən, toxunma ekranı hər il mütəmadi olaraq təmizləməyi xatırlamaq tövsiyə olunur.

Capacitive touch ekranları

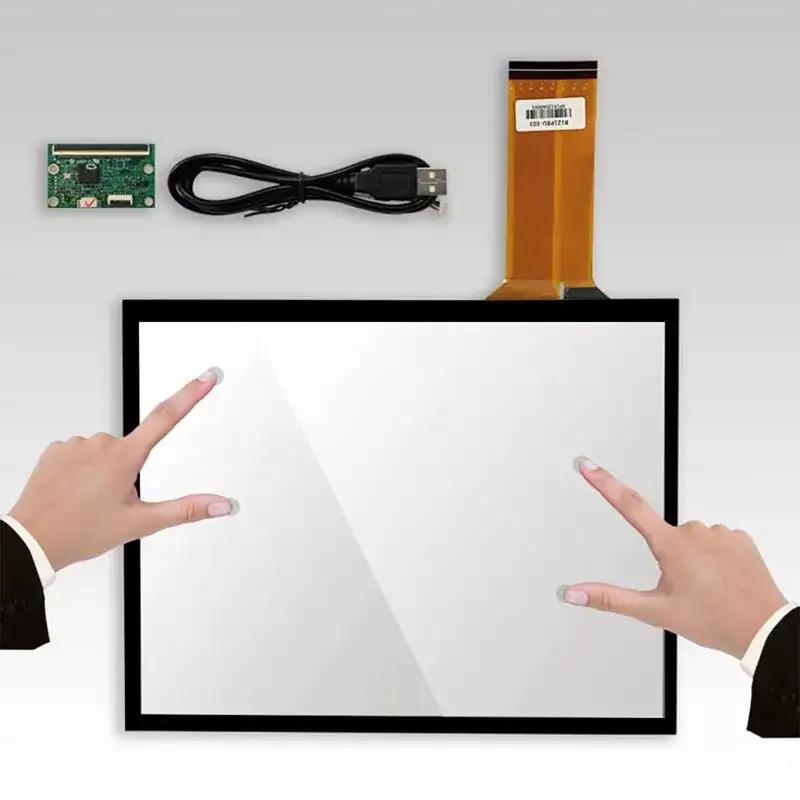

Capacitive touch ekranları, ilk növbədə şəffaf bir film ilə bir şüşə ekranı örtərək qurulur və sonra qoruyucu bir şüşə ilə keçirici təbəqəni əhatə edir. Bu ikili şüşə dizayn keçirici təbəqəni və sensoru hərtərəfli qoruyur. Bundan əlavə, dar elektrodlar, sensoru ekranının dörd tərəfində, keçirici təbəqənin içərisində aşağı gərginlikli AC elektrik sahəsi yaratmışdır. Bir istifadəçi ekrana toxunduqda, istifadəçinin elektrik sahəsi, barmaq və keçirici təbəqə arasında bir cüt kondanaçatdırıcı formalar. Elektrodlar tərəfindən yaradılan cari, cari böyüklüyünün barmaq və elektrodlar arasındakı məsafə ilə mütənasib olan toxunma nöqtəsinə axır. Sensor ekranının arxasında bir nəzarətçi, toxunma nöqtəsinin yerini dəqiq müəyyənləşdirmək üçün cari böyüklüyünü və nisbətini hesablayır.

İnfraqırmızıToxunma ekranlarıUcuz, quraşdırmaq asandır və həm yüngül, həm də sürətli toxunuşlara yüksək həssasdırlar. Bununla birlikdə, infraqırmızı toxunma ekranları, sensasiya üçün infraqırmızı işığa güvəndiyinə görə, günəş işığı və qapalı işıqforlar kimi xarici işıqlandırmalardakı dəyişikliklər onların dəqiqliyinə təsir göstərə bilər. Bundan əlavə, infraqırmızı toxunma ekranları suya davamlı və ya kirlərə həssasdır. Hər hansı bir kiçik xarici obyekt səhvlərə səbəb ola bilər və onların performansına təsir edə bilər, açıq və ya ictimai istifadə üçün yararsız hala gəlir. Kütləvi istehsal və ya xüsusi xidmətlər olub-olmaması, sensor ekran istehsalçıları daim birinci dərəcəli toxunma ekranı məhsul təcrübəsi olan müştərilərin içərisində və xaricində müxtəlif ehtiyacları ödəmək üçün proseslərini və xidmətlərini davamlı olaraq yeniləyir və optimallaşdırırlar. Bu unikal satış nöqtələrini başa düşmək, sensor ekran sənayesinin əsas biliklərini daha yaxşı başa düşməyə kömək edəcəkdir.
